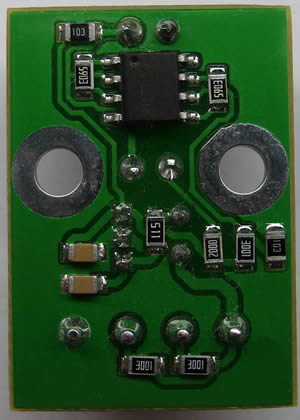

Щелевой оптический датчик ADR701


оптический датчик щелевойоптический сенсор


щелевой оптический датчик

Чертеж оптического датчика ADR701

Щелевой оптический датчик  предназначен для контроля скорости  вращения шпинделей фрезерных и токарных станков, в качестве концевого выключателя или выключателя исходного положения, в пыле-, грязи- и влагозащищенных условиях эксплуатации.
  • Напряжение питания:  9-30В постоянного тока
  • Ток потребления: 30мА макс.
  • Выход:  открытый коллектор
  • Напряжение низкого уровня: 0,4В макс.
  • Напряжение высокого уровня у питания -0,5В.
  • Время реакции на включение/выключение – 5мС
  • Габаритные размеры: 28мм х 19 мм х 10мм
  • Условия эксплуатации:
    Температура эксплуатации от 0 до 70С
    Влажность воздуха – 20%-80%, без конденсации

Особенности фотоэлектрического бесконтактного переключателя:

  • Оптический датчик прерывания для диска с отверстиями или двигающимся флажком
  • Ширина щели – 3мм от центра чувствительной зоны и 2,5мм под верхней частью датчика.
  • Небольшие габаритные размеры 19 x 28 мм платы позволяют легко установить устройство с помощью двух винтов либо саморезов.
  • Наличие светового индикатора включения питания.
  • Два выхода: прямой и инверсный с открытым коллектором.
