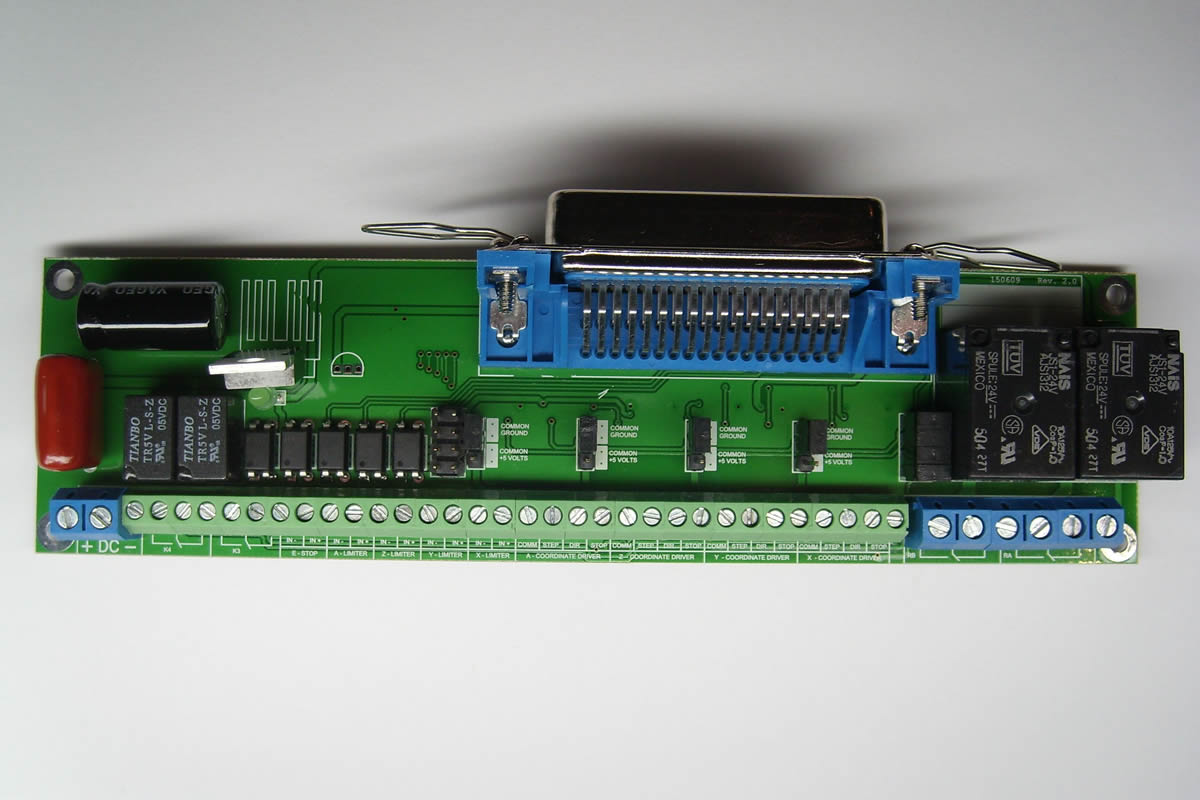

Плата согласования DCM 4 AXIS для контроллеров двигателей


стабилизаторплата-адаптер


габаритные размеры платы согласования

Чертеж платы согласования

Плата предназначена для организации системы ЧПУ, позволяет подключать до четырех драйверов шаговых или серводвигателей к компьютеру через LPT-порт. Плата совместима с программой типа Mach 3.

  • 2 силовых реле с максимальным током коммутации 8А 220В AC
  • 2 слаботочных реле с током коммутации 1А 120В AC 1А 24 В DC
  • 4 оптоизолированных входа сигналов концевых датчиков
  • Оптоизолированный вход сигнала E-Stop
  • 2 универсальных релейных выхода
  • Переключение сигналов Step и Dir относительно общего провода, либо относительно +5В
  • По каждому выходу сигналов Step и Dir стоят ключи Дарлингтона с током нагрузки 150мА
  • Напряжение оптоизолированных входов от 7 до 30В DC
  • Напряжение питания платы - 24В DC
  • Во избежание поломки платы при подключении соединительных проводов основные компоненты платы расположены на оборотной стороне платы.
  • Для подключения платы DCM4AXIS к LPT-порту используется стандартный принтерный кабель.





Скачать руководство пользователя в формате pdf

Посмотреть руководство в формате html
