габаритные размеры шагового двигателя серии FL28STH |
|
|

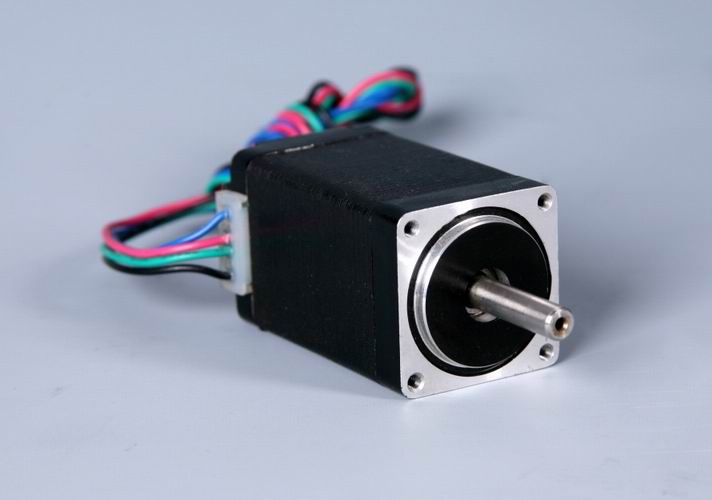

Технические характеристики шаговых двигателей серии FL28STH:
| Наименование |
Значение |
| Угловой шаг |
1.8° |
| Погрешность углового шага |
±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления |
±10% |
| Погрешность индуктивности |
±20% |
| Повышение температуры |
80°C Max.(рабочий ток, 2 фазы) |
| Рабочая температура |
-20°C~+50°C |
| Сопротивление изоляции |
100M Min. ,500VDC |
| Диэлектрическая прочность |
500VAC for one minute |
| Радиальное биение вала |
0.02Max. (450 g-load) |
| Осевое биение вала |
0.08Max. (450 g-load) |
Модель |
Ток/фаза |
Напряжение питания |
Сопрот./ фаза |
Индукт./ фаза |
Крутящий момент |
Кол-во
выводов |
Момент инерции ротора |
Вес |
Длина |
вал с одной стороны |
вал с двух
сторон |
А |
В |
(Ом) |
мГн |
г.см |
|
кг-м2 |
кг |
мм |
FL28STH32-0956A |
FL28STH32-0956B |
0.95 |
2.66 |
2.8 |
0.8 |
430 |
6 |
9x10-7 |
0.11 |
31.5 |
FL28STH32-0674A |
FL28STH32-0674B |
0.67 |
3.8 |
5.6 |
3.8 |
600 |
4 |
FL28STH45-0956A |
FL28STH32-0956B |
0.95 |
3.4 |
3.4 |
1.2 |
750 |
6 |
12x10-7 |
0.14 |
44.5 |
FL28STH45-0674A |
FL28STH45-0674B |
0.67 |
4.56 |
6.8 |
4.9 |
950 |
4 |
FL28STH51-0956A |
FL28STH51-0956B |
0.95 |
4.4 |
4.6 |
1.8 |
900 |
6 |
18x10-7 |
0.2 |
50.5 |
FL28STH51-0674A |
FL28STH51-0674B |
0.67 |
6.2 |
9.2 |
7.2 |
1200 |
4 |
|
|
