Драйвер шагового двигателя имеет блок джамперов. Для начала работы с джамперами необходимо:

  1. Отключить питание от драйвера шагового двигателя.
  2. Снять защитную крышку с устройства. Для этого с помощью отвертки со стороны основания драйвера открутить два винтика и стяните крышку в противоположную сторону от интерфейсных разъемов.
  3. Установить джамперы согласно требуемых Вам режимов работы.
  4. Закрыть защитную крышку.

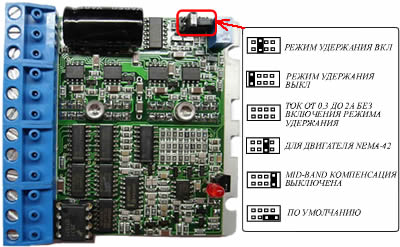

назначение джемпаров драйвера шагового двигателя

Назначение режимов работы джемперов шагового двигателя:

  1. Джампер "РЕЖИМ УДЕРЖАНИЯ ВКЛ" - При установке данного джампера ток фазы двигателя автоматически снижается на 33% от установленного значения через 1 секунду после последнего импульса Step.
  2. Джемпер "РЕЖИМ УДЕРЖАНИЯ ВЫКЛ" - При установке данного джампера режим снижения тока фазы отключен.
  3. Для двигателей формата NEMA-42 (размер фланца 110 х 110 мм) установите джемпер "ДЛЯ ДВИГАТЕЛЯ NEMA-42". При установке данного джампера включается режим коррекции для работы с двигателями этого формата.
  4. Для отключения автоматической коррекции работы драйвера на средних частотах установите джемпер "MID-BAND КОМПЕНСАЦИЯ ВЫКЛЮЧЕНА"

Для компенсации резонанса шагового двигателя на низких оборотах подайте на драйвер импульсы Step, соответствующие низким оборотам двигателя, и вращая с помощью отвертки подстроечный резистор, настройте драйвер на минимальный резонанс двигателя.
