Для работы с драйвером не рекомендуем использовать импульсные блоки питания, т.к. в большинстве своем они не рассчитаны на работу с индуктивной нагрузкой, коей являются двигатели.
Не используйте автотрансформаторы и регулируемые трансформаторы, поскольку они НЕ ОБЕСПЕЧИВАЮТ развязку от сетевого напряжения.
Не устанавливайте кнопку включения питания с выхода стабилизатора напряжения.
Для питания драйвера оптимально подходит трансформаторный блок питания, конденсаторный фильтр которого можно изготовить самому, рассчитав по нижеприведенной методике, либо использовать готовые стабилизаторы типа ADR552/ADR582, которые дополнительно обеспечивают демпфирование обратной ЭДС двигателя.
Для того, чтобы правильно рассчитать необходимый Вам блок питания, Вам необходимо знать максимальный ток потребления двигателя.
Суммируйте токи потребления всех подключаемых к блоку питания двигателей. Полученное значение умножьте на напряжение питания, Вы получите необходимую мощность трансформатора.
ВНИМАНИЕ! Помните, переменное напряжение, снимаемое с трансформатора, в  2 раз меньше напряжения, получаемого после стабилизатора.
Схема блока питания
Где:
- VAC - напряжение, снимаемое со вторичной обмотки трансформатора. Величина этого напряжения должна составлять = оптимальное напряжение питания двигателя / 2.
- D1 - диодный мост. Может быть как интегрированный, так и собран на отдельных выпрямительных диодах. Должен выдерживать максимальный ток нагрузки и напряжение стабилизации.
- C - конденсатор фильтра, рассчитывается по нижеследующей методике:
Ваш конденсаторный фильтр на источнике питания определяется величиной питающего напряжения и током потребления. Используйте следующую формулу для определения оптимальной емкости конденсатора в мкФ:
(100,000 * I) / V = C
I – максимальный ток потребления двигателем в Амперах
V- напряжение питания в Вольтах, получаемое с выхода стабилизатора
С – емкость конденсатора в мкФ
Пример:
Используя напряжение в 65В DC и ток потребления в 5А, подставляя эти значения в формулу, получаем:
(100,000 * 5) / 65 = 7692 мкФ
Затем выберите из стандартно выпускаемых конденсаторов емкость наиболее близко подходящую к рассчитанной, округляя ее в большую сторону, а напряжение конденсатора должно быть в 2 раз больше, чем напряжение питания.
Примечание: Если частота Вашей питающей сети 60Гц, то в формуле нужно использовать коэффициент 80,000).

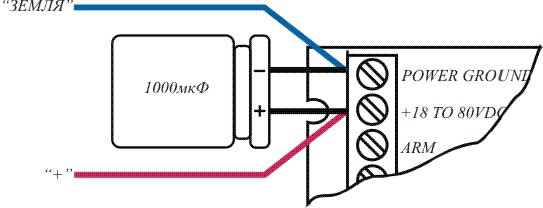

ВНИМАНИЕ! Если источник питания находится на расстоянии в среднем 30см от драйвера (расстояние варьируется в зависимости от сечения питающих проводов и их удельного сопротивления), либо двигатель, подключаемый к драйверу потребляет ток превышающий 2А, подключите конденсатор емкостью от 470мкФ к клеммам подключения источника питания. Длина выводов конденсатора не должна превышать 25мм.
Если Вы к одному источнику питания подключаете более одного драйвера, питающие провода от стабилизатора к драйверам должны идти параллельно, как показано на рисунке. Это необходимо для исключения влияния обратной ЭДС двигателя на работу других драйверов.
|
